電氣綜合設計模塊 Joydrive Designer
Joydrive Designer，專業的數字化電氣綜合設計工具軟件。
Joydrive Designer基于洛中科技自主研發的ECAD繪圖引擎，具有強大的CAD輔助設計能力，支持用戶輸入功能框圖、總布置圖、電原理圖（邏輯圖）、接線圖、線束/線扎工程圖等。在ECAD設計環境中，用戶可靈活放置元器件或組件等圖形符號以及導線、線纜、總線、圖素等，并設置它們的各種參數。
Joydrive Designer具有強大的設計自動化功能，支持“由圖生成表”和“由表生成圖”的自動化設計方式，即不僅能自動生成設計圖的導線表和明細表，而且能根據導線表和明細表信息，自動生成接線圖。其他設計自動化功能包括：自動統計不同規格導線總長度、自動生成電裝工藝圖及工藝表等。
Joydrive Designer具有強大的線路綜合能力。本軟件提供了功能框圖、Hierarchy Part、圖形組合、線纜四種層次設計類型。層次設計將父圖和若干張子圖進行交叉參考，實現將整個電子電氣系統的方案設計圖、PCB電原理圖、線扎設計圖等進行統一管理。結合本軟件提供的導線同電位和電連接同電位(即物理信號點)的跨圖/跨層次搜索功能，用戶可在整個電子電氣系統中自動查找系統同電位。
Joydrive Designer與中心庫模塊Joydrive TeamLib協同應用，為用戶提供了豐富的電氣元件符號庫，其中包括了GB/T 4728《電氣簡圖用圖形符號》標準中的大部分電氣圖形符號，以及軍工及汽車等行業的常用電連接器庫。軟件提供了自創建圖形符號功能，用戶可將自創建的元器件或組件圖形符號，放入用戶符號庫中。Joydrive Designer覆蓋線束設計模塊Joydrive Harness功能。

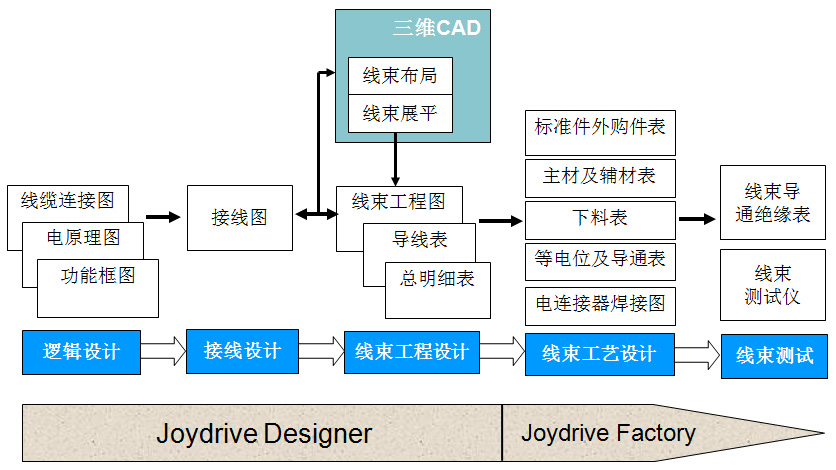

電氣設計流程
系統或整機電氣設計內容主要包括電原理圖設計、接線圖設計、線束工程圖設計、導線表設計和明細表設計等。Joydrive Designer基于ECAD設計平臺，提供了功能強大的電原理設計輸入環境、同電位圖形化接線設計、表格化同電位設計、表格化接線設計、自動生成接線圖、自動生成導線表和明細表等功能。本軟件提供了與常用機械二維及三維設計軟件、PDM系統等的接口。
設計自動化
（1）由圖（電原理圖、接線圖）自動生成表（導線表和明細表）；
（2）由表（接線表和明細表）自動生成圖（接線圖）；
（3）由圖（電原理圖）自動生成圖（接線圖）；
（4）由線扎圖或線束工程圖自動計算導線長度；
（5）自動生成電位號、導線編號等。
自動生成設計相關標準化文檔
（1）自動生成接線設計歸檔文件，包括接線圖、接線表、明細表等。設計表的格式可為TXT、MSWord、MSExcel等格式；
（2）可根據用戶要求，定制自動生成符合本行業或本企業標準格式文件的接口模塊。
設計數據統計
Joydrive Designer提供了自動生成各種統計報表功能，包括自動按型號規格統計導線總長度等。
